Rail-ready composites

Was an der Seite der Tram aus der Flexity Zugfamilie von Bombardier wie ein dreidimensionales Bauteil aus einem Guss aussieht, besteht aus pultrudierten GFK-Elementen mit eingeklebten Endkappen, die gefräst, geklebt, grundiert und lackiert wurden. Optional kann die 656 mm breite Dachblende auch mit aufgeklebtem Halter hergestellt werden. Der Brandschutz nach NF F 16-101 und DIN 5510 wird erfüllt. Für neue Projekte erfüllen wir zudem auch den Brandschutz nach EN 45545.

Die M5000 Tram hat Bombardier als Hochflur-Bahn speziell für Manchester entwickelt. Die Bodenschürze besteht aus einem massiven Edelstahlrahmen mit einem aufgeklebten GFK-Profil. Das Profil wurde auf modernen CNC-Maschinen bei TC gefräst, auf den Rahmen geklebt, grundiert und mit einem speziellen 2K-PUR-Metallic-Lack lackiert. Es wird in unterschiedlichen Längen und Ausführungen gefertigt. Der Brandschutz nach BS 6853 wird erfüllt. Für neue Aufgaben erfüllen wir den Brandschutz nach EN 45545.

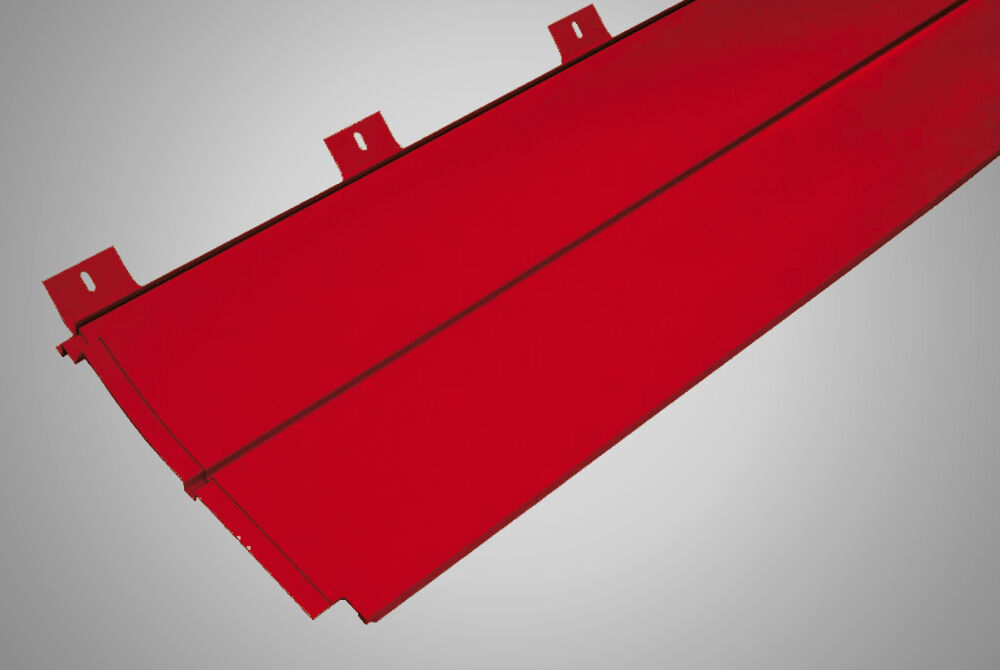

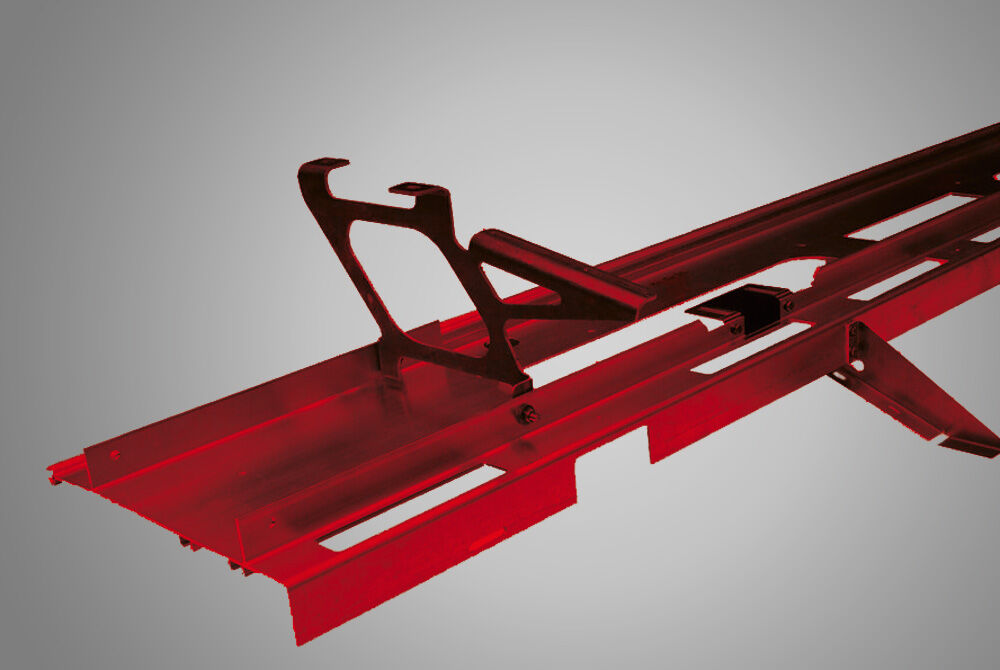

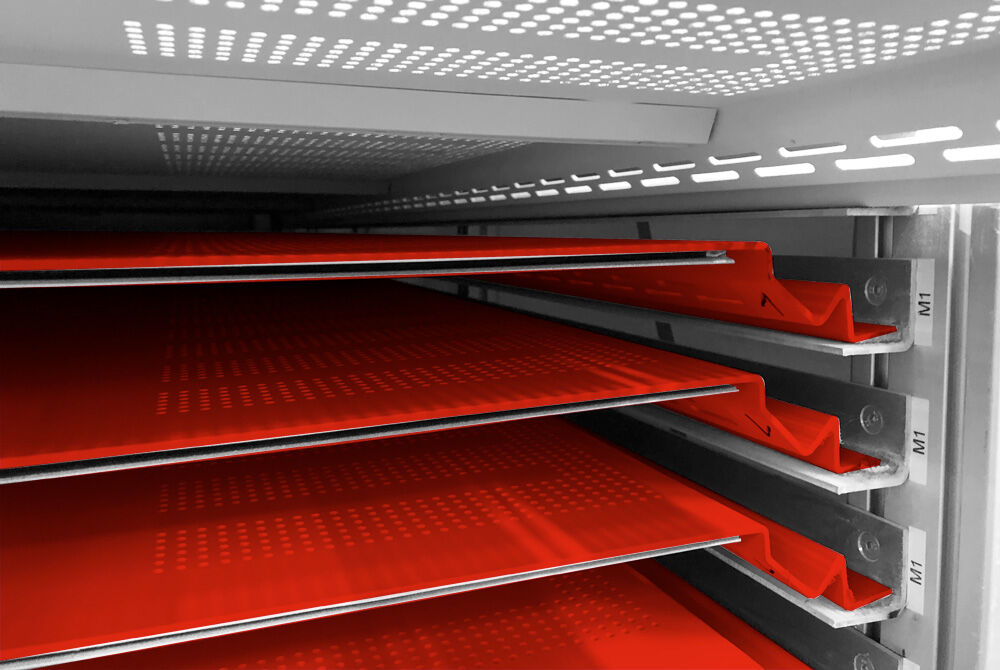

Die von Siemens entwickelten High-Capacity Doppelstock-Züge für den Nahverkehr sind mit einem Innendeckensystem von TC ausgestattet. Basis aller Komponenten – Mitteldecke, Niederflur- und Hochflur-Vouten, seitliche Innendecke und Kaltluftkanal – sind pultrudierte Profile aus glasfaserverstärktem Kunststoff (GFK).

Nachdem TC schon das Luftführungssystem für den Desiro ML Mittelrheinbahn sowie für den Desiro ML Brüssel entwickelt und gefertigt hat, wird jetzt auch das Luftführungssystem für den Desiro ÖBB bei TC hergestellt. Basis der jeweiligen Systeme sind pultrudierte Profile aus glasfaserverstärktem Kunststoff. Für das Luftkanalsystem wurden die Brandschutzeigenschaften der GFK-Profile so eingestellt, dass die Anforderungen nach EN 45545 erfüllt werden.

Im Sprinter Lighttrain von Bombardier wurden Edelstahl-Nutensteine hochfest in die GFK-Profile eingeklebt (A2-Verklebung). Gefordert war
u. a. für jede einzelne Klebeverbindung eine senkrechte Abrissfestigkeit von 2.772 N. Diese Vorgabe wurde in der Praxis weit übertroffen.

Die Dachblende, die optisch wie ein 3-dimensionales Bauteil aus einem Guss wirkt, besteht aus pultrudierten GFK-Profilen und 3D-Formteilen, zum Teil in Kombination mit Edelstahlkomponenten. Auch Bauteile aus dem 3D-Drucker können zum Einsatz kommen.

Für den Regionalzug TALENT, hergestellt von Bombardier Transportation Talbot, lieferte TC Seitenwandverkleidungsteile. Diese Bauteile wurden auf der Basis von neun unterschiedlichen Pultrusionsprofilen hergestellt. Alle Komponenten – die GFK-Profile sowie weitere Bauteile aus SMC-Pressteilen, EPDM-Deckeln, Edelstahl- und Aluminium-Bauteilen – wurden bei TC konstruiert, bearbeitet und untereinander verklebt. Somit konnten lackierfähige Fertigteile an den Kunden ausgeliefert werden.

Basis der jeweiligen Systeme sind pultrudierte Profile aus glasfaserverstärktem Kunststoff, hergestellt von Exel Composites in Belgien. Für das Luftkanalsystem wurden die Brandschutzeigenschaften der GFK-Profile so eingestellt, dass die Anforderungen nach EN 45545 erfüllt werden.

Nachdem schon das Innendeckensystem für den Desiro ML Mittelrheinbahn sowie für den Desiro ML Brüssel bei TC entwickelt und geliefert wurde, wird nun auch das Innendeckensystem für den Desiro ÖBB bei TC gefertigt. Basis der jeweiligen Systeme sind pultrudierte Profile aus glasfaserverstärktem Kuststoff – hergestellt von Exel Composites in Belgien.
